大約一年前，斯托克韋爾（ěr）彈性材料（liào）公（gōng）司（Stockwell Elastomerics）在賓夕法尼亞州費城的（de）主公樓屋頂上對多種材料進行暴露測試。本實驗測試了 37種橡膠聚合物樣品，包括SBR（苯乙烯-丁二（èr）烯橡膠）、氯丁橡膠、EPDM（環氧丙烷二單（dān）體）、ECH（環（huán）氧氯丙烷）、PORON（微孔聚氨酯泡沫塑料）、 矽膠海綿、矽膠泡沫塑料、固體矽膠、氟矽橡膠製品等。該地區氣候變化較大，氣溫變化從-15℃到38℃，年降水量總計1659mm，風速最高（gāo）可達97  Km/h。

美國斯（sī）托克韋爾彈性材料公司戶外暴露實驗

　　正如實驗前（qián）預測的一樣，矽（guī）基材料在長（zhǎng）達一年的暴露的測評中表現最好，材料性能變化最小。矽（guī）基材料在尺寸（cùn）或（huò）厚度上幾乎沒有變化，也沒（méi）有開（kāi） 裂，僅由於樣品上的灰塵的堆積造成表麵（miàn）輕（qīng）微（wēi）變色。由於有機矽（guī）具有彈性體的化學結構，其無機骨（gǔ）架分子結構模型增強了材料對其（qí）他化（huà）學物質的 抵抗力，因此矽基（jī）材料不會像類似材料（liào）那樣降解。此外矽氧鍵在原子水平上的高結合強度（dù）使得材料具（jù）有很高的耐熱性和抗紫外線能力（lì）。

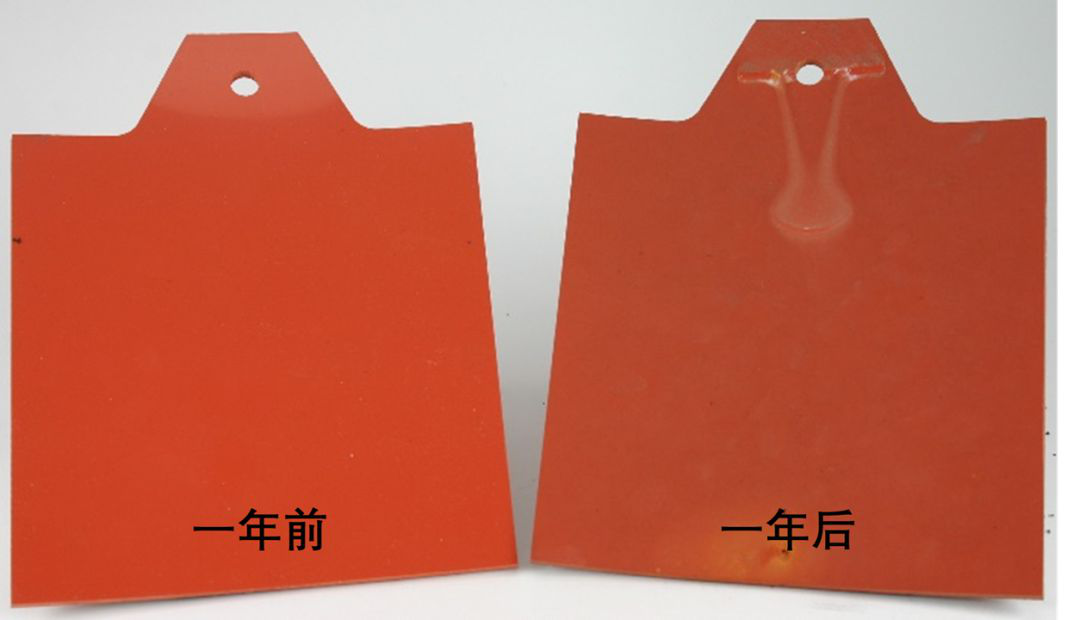

矽基材料實驗（yàn）對比前後

　　其（qí）他聚合材料如Poron和混合海綿（mián）等，在實驗測評中表現並不好。雖（suī）然Poron和其他聚氨酯泡沫塑料在室內環境中是很好的密（mì）封材料，但（dàn）在戶外長 時間暴露在陽光下，特別是紫外線下，材料會發生嚴重的開裂和脆（cuì）化。

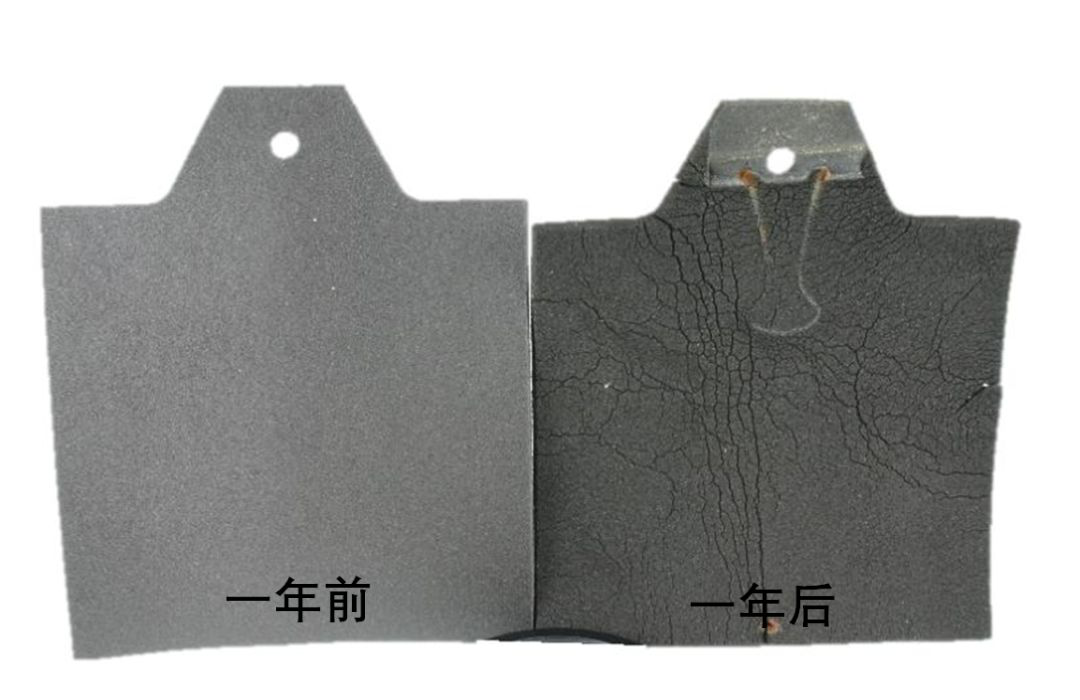

Poron材（cái）料實驗對（duì）比前後

　　低（dī）密度聚氨酯泡沫的情況甚（shèn）至更糟，隨著暴露時間的增長，材（cái）料逐漸風化解體。

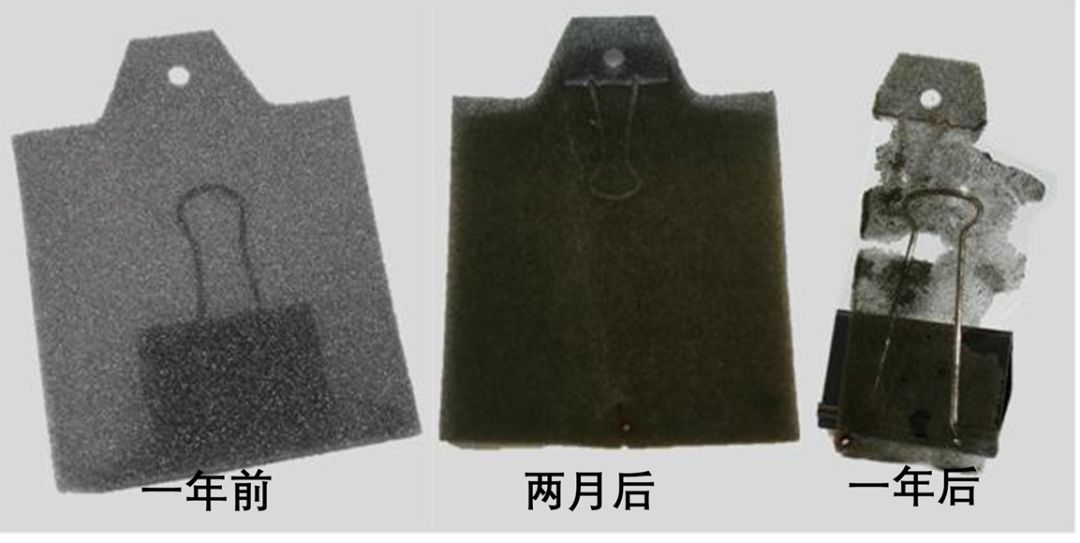

低密（mì）度聚氨酯泡（pào）沫材料（liào）實驗對比前後

　　在為期一年的試驗中，氯丁橡膠和混合海綿的損傷程度相當，在試驗過程中兩種材料的實（shí）驗樣本都出現了丟失（shī）或損壞。由（yóu）於陽光暴（bào）曬和高溫導致 樣本材料嚴重幹（gàn）燥腐蝕，一陣強風就可能會把實（shí）驗樣品從測試板吹（chuī）下來。

　　其他實（shí）驗測（cè）評結果包括：非矽酮固體橡膠材料實驗樣品整體略有收縮。矽基導電材料由於電阻率顯著提高（gāo），導電性能出現下降。而導電（diàn）氯丁橡膠 材料由於（yú）失去了電阻性表麵塗層而提高了導電性性能。

　　在工程設計選材時，人們通常隻關注產品的機械、化學或電氣工藝需求。但通（tōng）過本次實驗測評，戶外暴露和（hé）紫外線照（zhào）射也應成為人（rén）們需要關注的 重點。對某些材料而言戶外紫外線（xiàn）直射可能是決定產品性能是否可靠的關鍵因（yīn）素。雖然不同材料都具有各自適用（yòng）的材料優點，但確保戶外（wài）暴露不 會導致材料退化仍然很重要。
