橡膠材質是由多（duō）種合（hé）成材料合成（chéng），合成橡膠是最常見的一種，所（suǒ）以添加任何一種化合（hé）成分都可能導致產品的性能出現（xiàn）變化，矽橡膠製品中除（chú）了主體白炭黑之外還具有樹脂矽油以及二氧化矽等物質，而碳酸鈣為填充劑在產品中主要取到（dào）充量作用，它會對矽膠產品達到哪些現象呢？

　　碳酸鈣（CaCO）作為粉體添加劑廣泛應用於橡膠、塑料中，通常起增（zēng）量填充劑的作用，即增加製品體積、降低成本。隨著納 米技術的快速發展，CaCO? 的粒徑已能粉碎到小於40nm。諸多研究表明，當材料粒徑達到納米級（jí）時，它與其（qí）它材料之間微觀的結合 情況也會發生改變，從而引起宏觀性能的變化。

　　實（shí）驗以室（shì）溫硫（liú）化（RTV）矽橡膠作為基膠，選用納米CaCO?和輕質CaCO?作添加劑，通過宏觀性能的測試與比較，研究了納 米對RTV矽橡膠性能的影響。以拉伸強度、定伸應力、扯斷伸長率、彈性模量和邵爾（ěr） A硬度表征機械性能（néng），以粘度變化表征工藝（yì）性 能（néng）。

　　經過科研人員在（zài）得到相關原料及儀器提供商的大力支持下，細（xì）心研究並得出下麵（miàn）表1、表2數據：

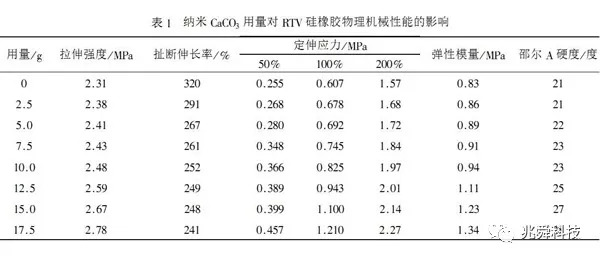

　　由表1可知，隨著納米CaCO?用量（liàng）的增加，RTV矽橡膠的拉伸（shēn）強度略有（yǒu）提高，扯斷伸長率下降，定伸（shēn）應力（50%、100%、200%）和彈性 模量略有上升，邵爾 A硬度增加。定伸應力（50%、100%、200%）的（de）提高表明（míng）矽橡膠的交聯密度（dù）提高，說明納米CaCO?可以促進（jìn）交（jiāo）聯 反應的進行；拉伸強度提高表明納米CaCO?對矽橡膠有補強作用。

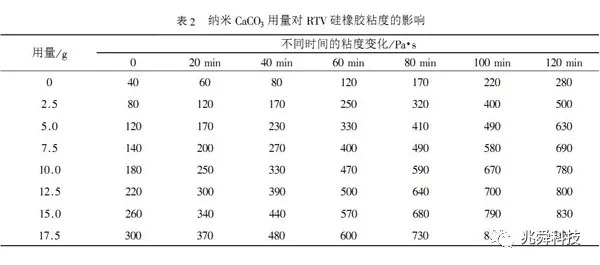

　　由表2可知，隨著CaCO?用量的增加，RTV矽橡膠初始粘度增大，料漿的混合比較（jiào）困難；納米CaCO?因粒徑較小、比表麵（miàn）積（jī）較大（dà），起始 粘（zhān）度和（hé）粘度（dù）變化趨勢比較大，對工（gōng）藝性能有一定影響。

　　以此得出結論矽橡膠材質（zhì）填充性能良好的前提是使用劑量的控製，而恰好相（xiàng）反在於很多矽膠源頭廠家在配比原材料的同時往往會（huì）出 現第二種現象，故（gù）意提升納米碳酸鈣的劑（jì）量（liàng）導致性（xìng）能下降，降低製造成本達成利潤，所以（yǐ）矽膠（jiāo）製品廠加工的成（chéng）品材料性能的質量也 占據部（bù）分的因素！
